高频噪声骚扰INS测试

测试先容

高频噪声骚扰INS测试是属于EMC领域的测试，，基本测试目的与国际标准IEC 61000-4-4标准（电快速瞬变脉冲群试验）是一律的。。这个测试能力主要效劳于日本和部分亚洲国家相关的客户。。


高频噪声骚扰INS测试


这个测试主要模拟电路中的开关器件，，如继电器等，，开或关时，，电路中的电流会爆发快速转变，，若是电路中有电感性组件，，则电流的迅速转变就会爆发瞬时的高压的滋扰。。此类滋扰含有较宽的频谱（高达2GHz），，经电源线和装备内部印制电路板的配线耦合、反射、共振并经IC放大，，有可能造成装备故障。。为包管电子产品使用历程中的稳固性，，有须要对其举行抗滋扰试验（EMS），，使用高频脉冲爆发器，，将几组脉冲信号直接作用于被测样品上，，以试验前后以及历程中样品性能的改变为依据评定样品的抗滋扰能力。。

测试应用工具

中控面板等电子装备仪器

常用标准

NECA TR-28：矩形波高频噪声试验器试验指针

JEM TR-177：电气机械和装置的矩形波高频噪声试验器试验指针

JEC 0103_2005：低压控制回路试验标准

测试仪器

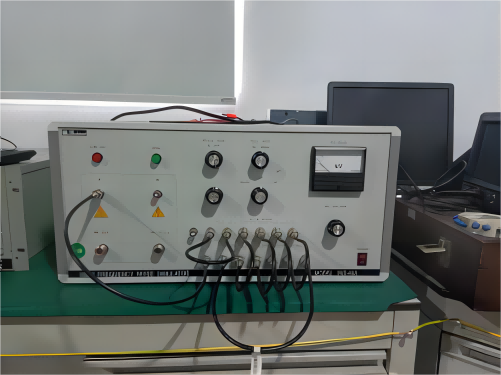

高频脉冲爆发器

高频脉冲爆发器


型号数据：

型号：INS-40A

输出脉冲幅值（50Ω负载）：矩形脉冲0~2KVmax±10%

开路输出脉冲幅值：矩形脉冲0~4KVmax±10%

脉冲宽度：50ns~1?(50Ω负载时，，50ns步进）

上升时间≤1ns

被试装备电源容量：

AC单相：220Vmax，，16Amax

DC单相：220Vmax，，16Amax

测试要领

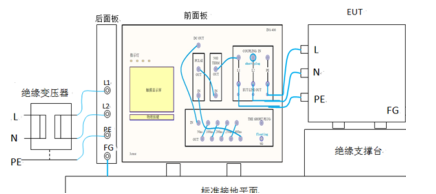

1、将脉冲输出端用输出同轴电缆直接接入被测样品的电源输入端。。

高频噪声骚扰INS测试要领

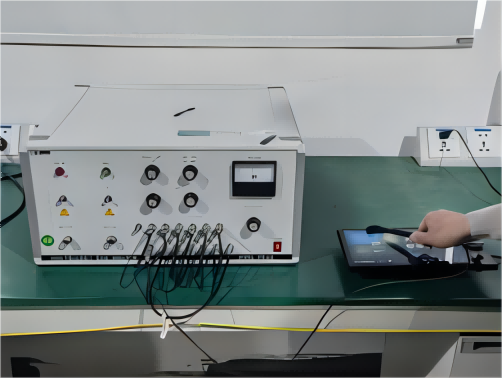

2、与整机或者毗连基板配合，，通过近场探头（电场、磁�。。�，将脉冲直接作用于距样品外壳0cm处。。

高频噪声骚扰INS测试要领

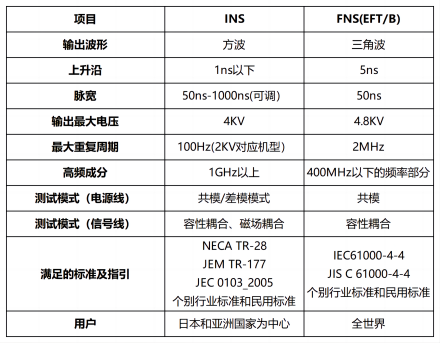

异同比照

高频噪声模拟试验（INS）以及电快速脉冲群试验（EFT/B）的异同及适用规模：
