眼图测试是用来测试信号品质优劣的一种测试，，，，，数字信号的眼图中包括了富厚的信息，，，，，可以体现数字信号的整体特征，，，，，能够很好地评估数字信号的质量，，，，，因而眼图的剖析是数字系统信号完整性剖析的要害之一。。。
什么是眼图测试

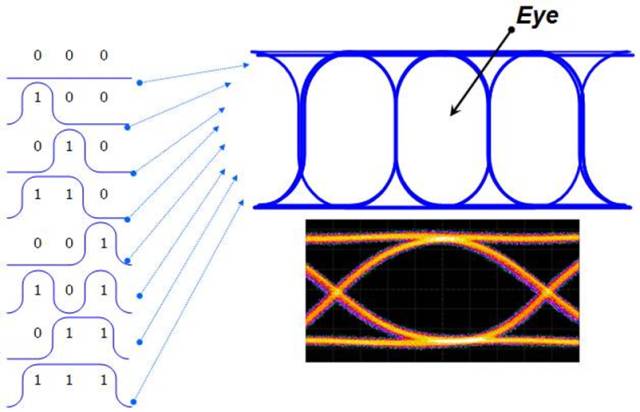

简朴来说，，，，，眼图是在示波器的横轴上把一串串比特周期叠加，，，，，形成眼样波形。。。眼图现实上就是数字信号的一系列差别二进制码按一定的纪律在示波器屏幕上累积后的显示，，，，，由于示波用具有余辉功效，，，，，只要将捕获的所有波形按每三个比特划分地叠加累积，，，，，从而就形成了眼图。。。
眼图现实上就是数字信号的一系列差别二进制码按一定的纪律在示波器屏幕上累积后的显示，，，，，简朴地说，，，，，由于示波用具有余辉功效，，，，，只要将捕获的所有波形按每三个比特划分地叠加累积 (如上图所示)，，，，，从而就形成了眼图。。。

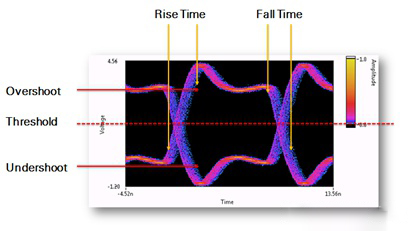

关于一幅真实的眼图，，，，，首先可以看出数字波形的平均上升时间(Rise Time)、下降时间(Fall Time)、上冲(Overshoot)、下冲(Undershoot)、门限电平(Threshold/Crossing Percent)等基本的电平变换的参数。。。

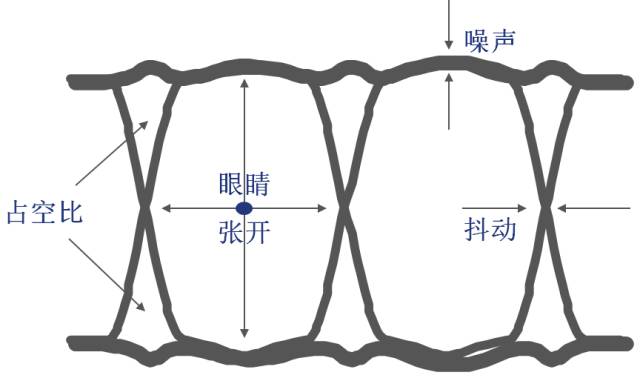

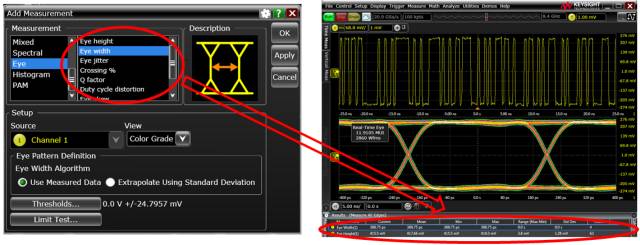

在关于一个眼图举行好和坏的评估时，，，，，通常都有一些常见的权衡指标，，，，，好比眼高，，，，，眼宽，，，，，颤抖，，，，，占空比等，，，，，如上图。。。通过对眼睛差别部位的表征，，，，，可以快速地判断和定性信号的问题。。。好比眼图跳变沿交织点的上下区域可以代表占空比，，，，，若是上下区域比例差池称，，，，，则代表占空比的效果可能保存问题。。。

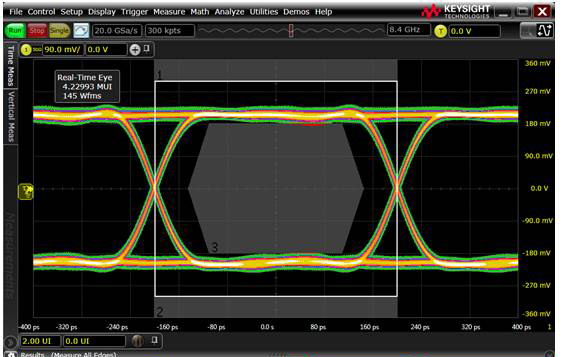

有时间为了能简朴直观地判断眼图指标是否切合要求，，，，，可以将规范界说的要求制作成一个模板，，，，，然后通过示波器来挪用，，，，，便可以直接视察到眼图是否有接触到模板。。。若是没有接触到则体现眼图的指标切合规范要求，，，，，同样若是有接触到模板，，，，，也可以凭证接触的位置针对性的改善。。。不需要像古板的测试要领去逐一地丈量眼图指标了。。。
? 实时波形能够反应波形的细节，，，，，如视察上升/下降边沿、过冲、枯燥性等。。。

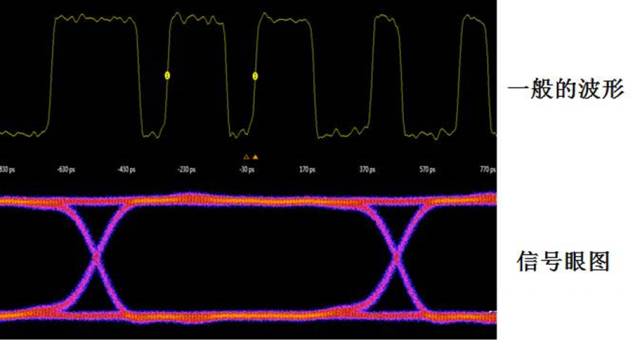

? 眼图能够体现信号的整体特征。。。
