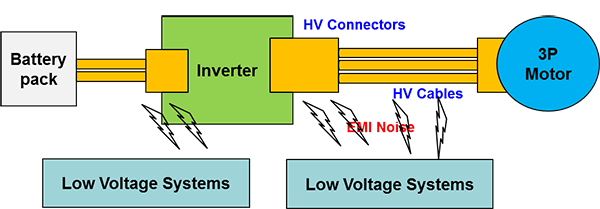

随着高压电气电子器件在汽车上的使用日益普遍，，，，， ，毗连车内种种高压电气电子器件的线缆及毗连器也越来越多。。。。高电压平台具有许多利益，，，，， ，但也带来许多挑战，，，，， ，其中稳固的电磁兼容(EMC)手艺是至关主要的一环。。。。
罗森博格测试系统对应的测试标准
一直增多的高压电气电子器件和高压屏障线束造成车内的电磁情形日趋重大，，，，， ，而怎样有用地测试与评估高压屏障线束的屏障性能是目今业界面临的一浩劫题。。。。为了准确评估高压屏障线束和高压毗连器的屏障性能，，，，， ，人生就是搏集团引入了德国罗森博格的外貌转移阻抗和屏障衰减测试系统、夹具和软件，，，，， ，用于对高压屏障线束和高压毗连器举行评价和测试。。。。
关于高压屏障线束和高压毗连器的屏障性能
转移阻抗

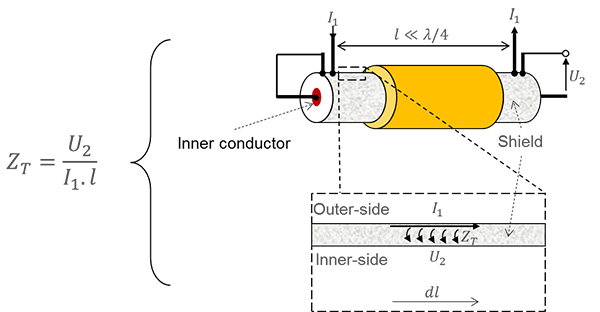

屏障层外外貌滋扰电流I1在屏障层内外貌与芯线间感应的漫衍电压U2，，，，， ，两者之间的比值界说为外貌转移阻抗，，，，， ，在物理实质上该参数只是反应的磁耦合部分，，，，， ，以是这个指标有一定的局限性。。。。越低的转移阻抗意味越好的屏障性能。。。。
屏障效能
屏障是解决电磁兼容问题的要害手艺。。。。电磁屏障的要领就是使用屏障质料将电磁滋扰信号的能流举行反射、吸收和指导，，，，， ，将所包覆承载高压的主芯件及电缆，，，，， ，在大电流和高电压通载时爆发的电磁信号隔离在屏障件区域内，，，，， ，避免滋扰其他信号�？？榈恼Ｊ虑椤�。。。通常表征电磁屏障效果的主要参数是屏障效能，，，，， ，其体现电磁通过屏障件之后衰减的水平。。。。
屏障衰减
屏障衰减是一种用于镌汰外部电磁滋扰的手艺。。。。在电子装备中，，，，， ，外部的电磁辐射或滋扰源可能会对内部电路爆发不希望的影响。。。。屏障衰减通过使用屏障质料或屏障结构来阻挡或吸收外部电磁滋扰，，，，， ，以�；；つ诓康缏返恼Ｊ虑椤�。。。屏障衰减的主要目的是阻止电磁辐射进入电路或使其衰减到可接受的水平。。。。屏障质料通常是导电质料，，，，， ，如金属，，，，， ，可以有用地屏障外部电磁场�。。。�，，，， ，以�；；さ缏访馐茏倘拧�。。。
耦合衰减
耦合衰减是一种用于镌汰信号耦合的手艺。。。。在电路中，，，，， ，差别部分之间的电磁场或电磁信号可能会相互耦合，，，，， ，导致信号的滋扰或误差。。。。耦合衰减的目的是降低这种耦合的强度，，，，， ，以镌汰信号的滋扰。。。。耦合衰减可以通过使用特定的耦合器件、设计电路的物理结构或使用屏障质料等方法实现。。。。其目的是在不影响主要信号传输的情形下，，，，， ，镌汰或阻止与其他电路部分之间的耦合。。。。

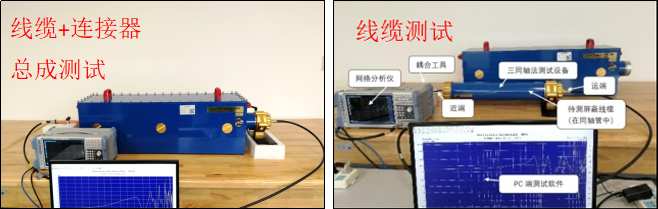

测试系统由CoMet测试套管及响应的网络剖析仪组成，，，，， ，适用于高压线缆、高压线缆+毗连器、通讯线缆。。。。通过该系统的关闭测试装置，，，，， ，可以测试出大于 125dB 的屏障衰减和准确到μohm 的转移阻抗。。。。三同轴法又可细分为三种测试要领，，，，， ，每种测试要领各有差别的特点，，，，， ，需要凭证测试样品的差别选择使用差别的测试要领。。。。
三同轴法的测试毗连图

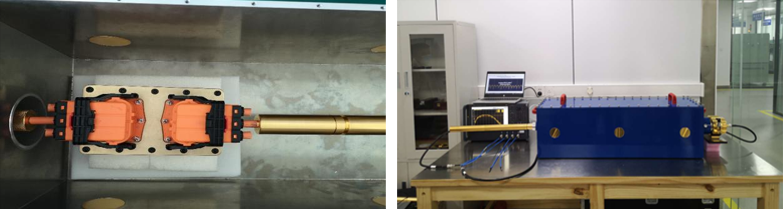

用于高压毗连器的转移阻抗测试。。。。这个测试把高压线束穿进一条屏障管中，，，，， ，用于隔离高压线束的线号滋扰，，，，， ，以是可以准确的测试出高压毗连器的屏障性能数据。。。。这种要领的测试安排相对重大，，，，， ，针对差别毗连器需要制作差别的屏障盒，，，，， ，屏障盒的加工用度较高。。。。

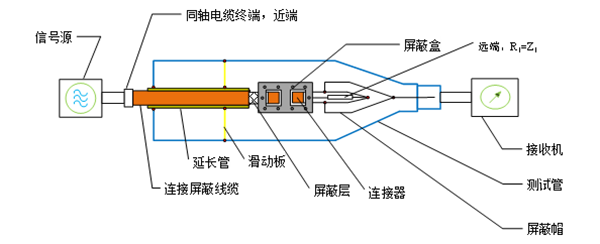

管中管法的测试毗连图

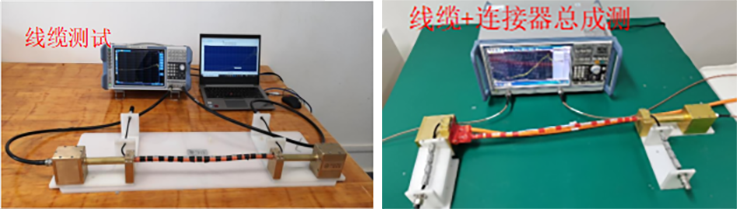

适用于高压线缆、高压线缆+毗连器、通讯线缆。。。。这种要领测试本钱低、测试安排简朴易实现、低频段测试结构稳固。。。。但由于测试样品外部没有屏障，，，，， ，对测试情形的要求较高。。。。由于容易引入外部情形的滋扰，，，，， ，测试数据不敷准确。。。。

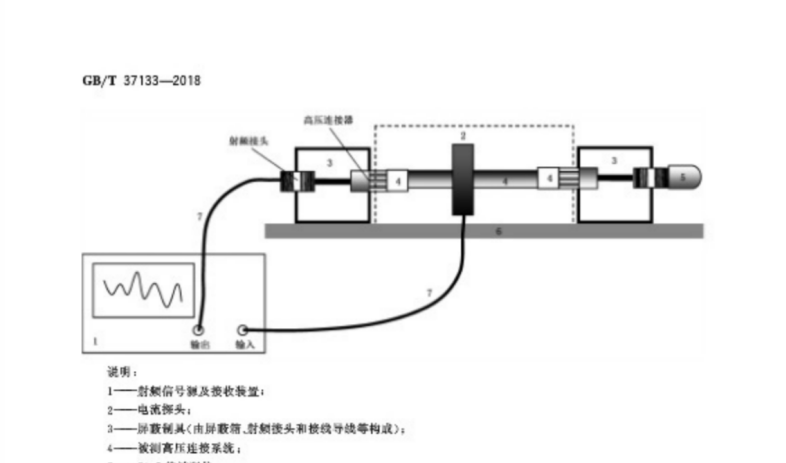

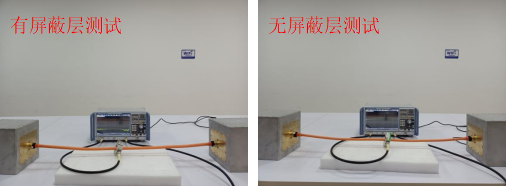

以上的几种测试要领均是由外洋专家提出并生长起来的，，，，， ，下面介绍的电流探头法是由我国专家提出的一种要领，，，，， ，依据是《GB/T 37133-2018电动汽车用高压大电流线束和毗连器手艺要求》，，，，， ，这种要领适用于两头均为毗连器的样品。。。。测试的本钱低、测试安排简朴易实现、通用性高。。。。但测试相关于其他要领要重大一些，，，，， ，测试中需将样品的屏障层完全剥去，，，，， ，且效果需要盘算天生，，，，， ，对测试职员的要求较高。。。。
以上要领均是通过测试获得实验测试数据，，，，， ，还可以依据《T/CSAE189-2021 电动汽车高压屏障线缆及毗连器外貌转移阻抗测试要领》中，，，，， ，“三同轴法”及其延伸要领“管中管法”的测试安排，，，，， ，通过软件对高压屏障线束毗连器举行仿真测试。。。。
先建设与实测模子一致的仿真情形，，，，， ，再通过多个产品的实测数据对仿真模子举行修正，，，，， ，就可以设计出对高压线束、高压毗连器屏障性能举行测试的仿真模子来。。。。经由现实比对，，，，， ，仿真出的数据与实测数据吻合优异。。。。

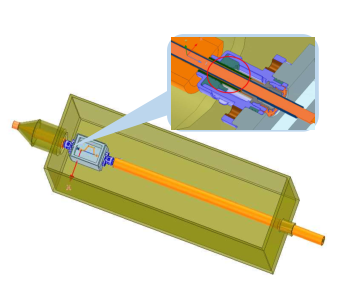

仿真模子

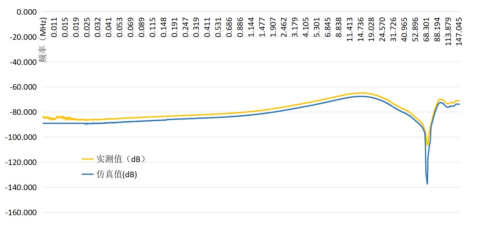

仿真数据与实测数据比照
