石英晶体振荡器是由品质因数Q极高的石英晶体谐振器和振荡电路组成。。。晶体的品质因数、切割取向、晶体振子的结构及电路形式等，，，配合决议振荡器的性能。。。国际电工委员会（IEC）将石英晶体振荡器分为4类：通俗晶体振荡（SPXO），，，电压控制式晶体振荡（VCXO），，，温度赔偿式晶体振荡（TCXO），，，恒温控制式晶体振荡（OCXO）。。。现在生长中的尚有数字赔偿式晶体振荡（DCXO）以及混淆式的VOCXO振荡等。。。

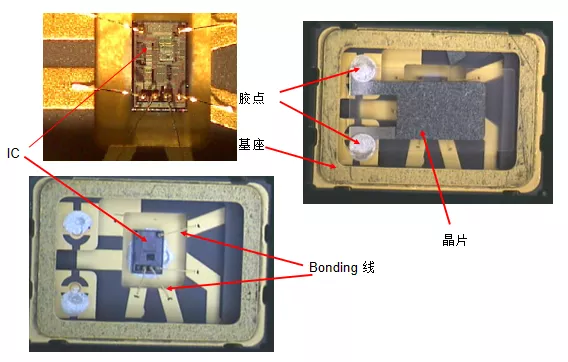

SPXO的内部结构图

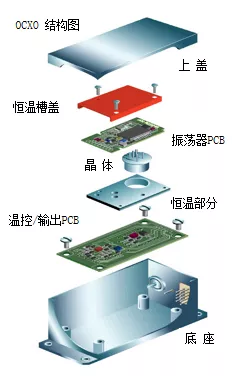

OCXO的内部结构图
虽然由于石英晶体的Q值很高，，，晶振输出的稳固性和准确性都很高，，，但由于晶振内部元器件参数随着运行时间爆发萧洒，，，电源、负载和温度等参数转变等缘故原由，，，其输出并不是恒定稳固的。。。任何晶振，，，频率不稳固是绝对的，，，只是水平差别罢了。。。一个晶振的输出频率随时间转变的曲线如下图所示。。。下图中体现出频率不稳固的三种因素：老化、飘移和短稳。。。其中短稳性能会影响到吸收机的吸收迅速度和选择性、会影响高速率数字通讯系统、会影响测试系统测试迅速度等等，，，对高速信号的质量起着决议性的作用。。。短稳指标的时频体现就是人们常说的眼图。。。老化和飘移是对晶振恒久稳固指标的形貌，，，它表征晶振运行一段时间（经常是日、月、年等）后，，，输出频率的转变水平。。。

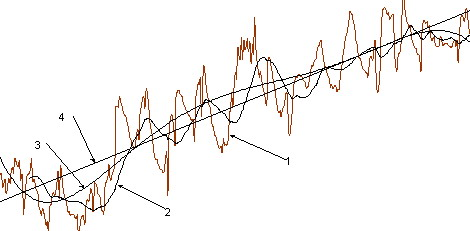

晶振输出频率随时间转变的示意图结

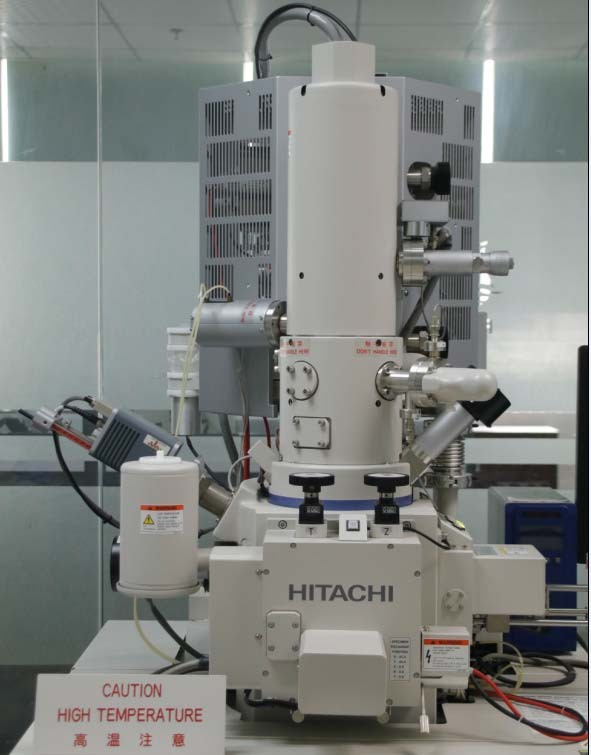

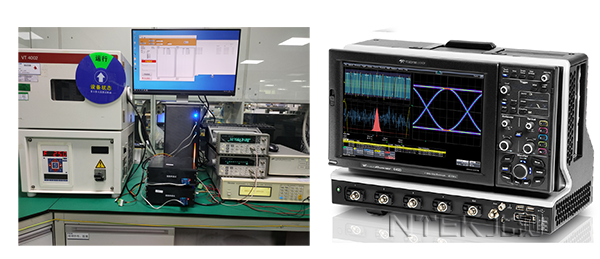

人生就是搏集团性能实验室对晶振的失效剖析也有较深挚的手艺积累，，，其充分验展人生就是搏集团的平台优势，，，创立性的使用多领域的专业剖析工具，，，对晶振举行综合剖析。。。好比，，，人生就是搏集团性能实验性创立性的把扫描电镜引入到晶振内部石英晶片的研究上来。。。晶振在生产中，，，需要给石英晶体的外貌上被上一层银层，，，并通过调理银层的厚度来调理振荡器的输出频率。。。银层的平整水平、银层外貌是否有杂质，，，划痕以及石英晶片是否有裂痕等，，，会直接影响到振荡器的输出，，，甚至使振荡器停振或休眠。。。剖析晶振时，，，把晶振开封的历程中会从外界引入大宗的杂质，，，这些杂质落到晶片上，，，与晶片上原来的杂质混在一起，，，增大了剖析的难度。。。这时可以使用扫描电镜的成份剖析功效，，，对晶片上的杂质成份举行剖析，，，可以有用的判别出此杂质是由于开封时引入的，，，照旧晶片上自己保存的，，，还可以使用扫描电镜对晶片上的被银面的各个区域举行成份扫描，，，通太过析各个区域上银成份的差别，，，来判断此晶片加工时微调了一再，，，微调区域是否为被银面的中心，，，微调时使用的加银工艺照旧去银工艺等等。。。
