离子污染物的测试要领

2023-12-15
7311 作者： NTEK人生就是搏检测集团
本文要害词:
什么是线路板离子污染物？？？？？？
离子污染物是指产品外貌未被洗濯掉的残留物质， ， ，它在湿润情形中会电离为带有正负电荷的可自由移动的导电离子， ， ，对线路板的品质造成危害。。。
线路板离子污染物泉源
离子污染物主要泉源于生产制程酸洗、焊接后的助焊剂残留、洗濯剂、大气中的污染以及人为的缘故原由引入的残留物。。。


线路板离子污染物泉源

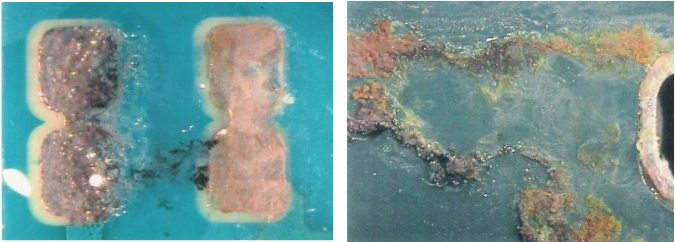

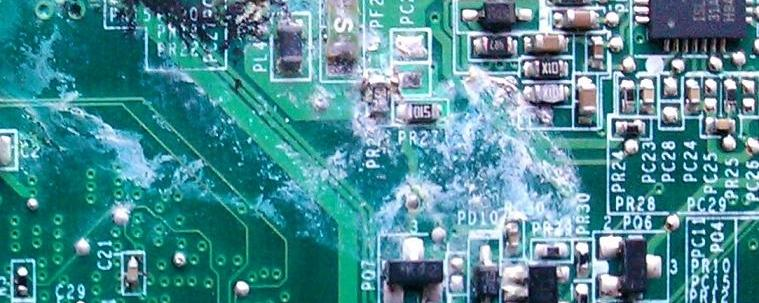

线路板污染物的危害

离子污染物在情形湿润时， ， ，会迅速降低产品外貌的绝缘阻抗， ， ，这些污染残留物的超标保存极易引起侵蚀、泄电、短路、电迁徙和电故障等失效征象。。。

线路板污染物的危害


离子污染测试分类
离子污染度测试分为总离子污染度测试（氯化钠当量法）和单个离子含量测试（离子色谱法）， ， ，通常总离子污染度体现是电路板外貌的清洁度水平， ， ，而无法界说到详细离子的种类， ， ，而离子色谱剖析可以精准的剖析出电路板外貌残留物的种类的数目。。。

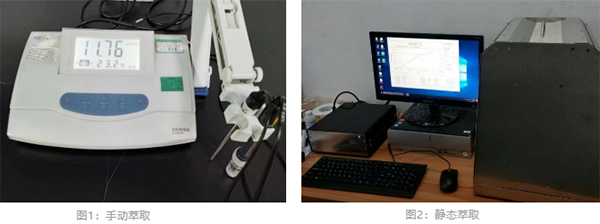

IPC-TM-650 2.3.25D 通过溶剂萃取物的电阻率（ROSE）检测和丈量可电离的外貌污染物
溶液中导电离子的量可以简朴的用溶液的电导率来体现， ， ，凭证已知量的氯化钠在萃取液中的电导率可以简朴的给出未知导电离子含量， ， ，用电导率测试仪溶液的电阻率， ， ，效果输出方法是用每平方厘米外貌积上的氯化钠当量来体现。。。

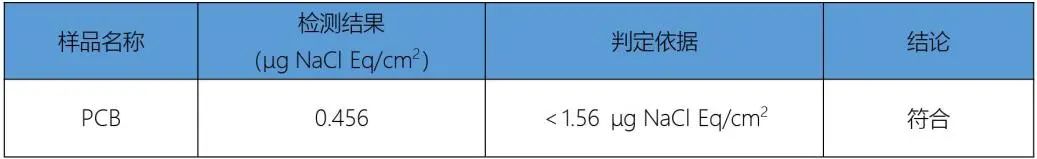

检测效果
人生就是搏(中国)官方网站


人生就是搏(中国)官方网站

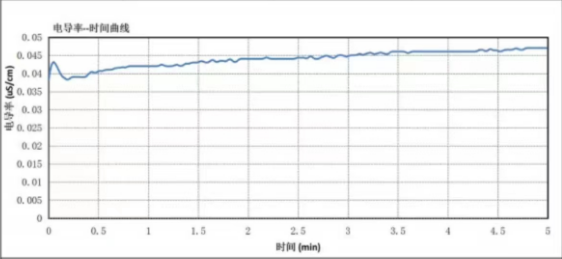

静态萃取曲线

静态萃取曲线

IPC-TM-650 2.3 28B 电路板的离子剖析， ， ，离子色谱法

离子色谱剖析是凭证混淆物中组疏散子在流动相和牢靠相间分派系数的差别， ， ，当离子在两相间做相对移动时， ， ，各离子在两相间举行多次分派从而使各组疏散子获得疏散， ， ，其历程的实质是待疏散混淆离子在牢靠相和流动相之间分派平衡的工程， ， ，然后再用电导或紫外检测器对疏散出来的离子举行定性检测， ， ，在连系色谱举行定量剖析。。。

IPC-TM-650 2.3 28B 电路板的离子剖析

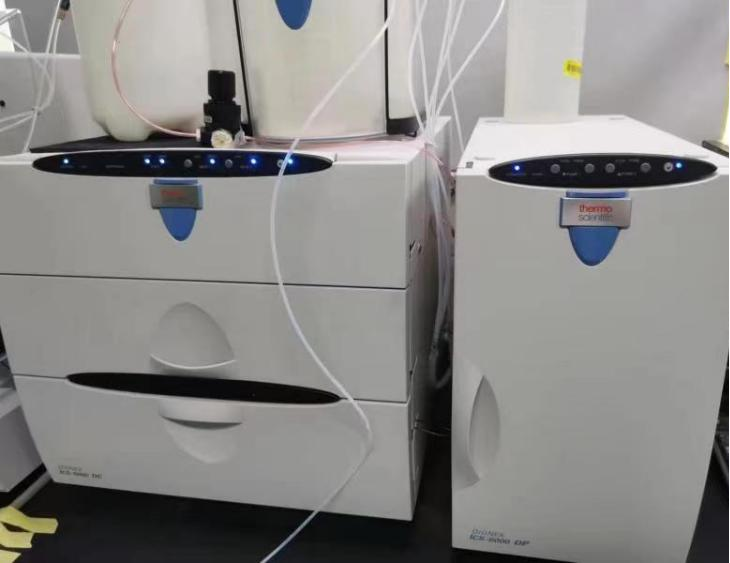

IC离子色谱仪


人生就是搏(中国)官方网站

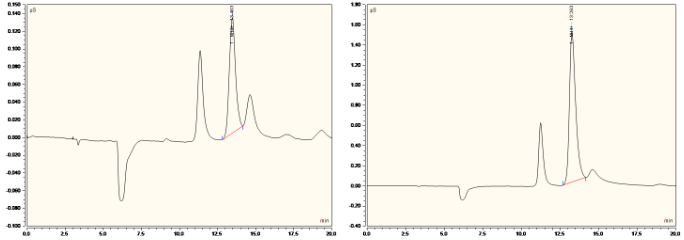

测试曲线


离子色谱剖析测试流程

离子色谱剖析测试流程

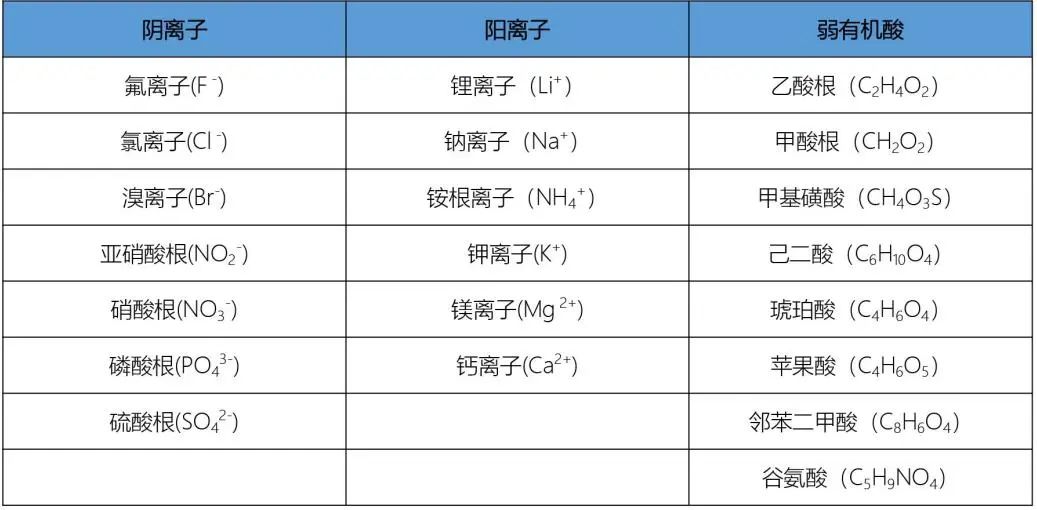

离子种类

离子种类
