正弦振动试验是实验室中经常接纳的试验要领，，，， ，是人们最早，，，， ，相识最多的一种振动 。。。。。。例如通常旋转、脉动、振荡（在船舶、飞机、车辆、空间航行器上所泛起的）所爆发的振动均是正弦振动，，，， ，要模拟这些振动情形，，，， ，无疑需用正弦振动试验 。。。。。。
在振动试验的生长历程中，，，， ，最早接纳的是正弦振动，，，， ，先是定频振动，，，， ，后生长到扫频振动 。。。。。。就扫频振动而言，，，， ，一最先是线性扫频，，，， ，逐步生长到现在的对数扫频 。。。。。。
正弦振动试验的目的是在试验室内模拟产品在运输、贮存、使用历程中所可能经受到的正弦振动及其影响 。。。。。。
正弦振动的主要用途：
1、模拟激励源是周期函数的振动
2、搜索结构共振频率
3、审核试件的疲劳强度
4、与随机振动叠加爆发模拟现真相形的振动
正弦振动试验的试验条件（严酷品级）由频率、振幅、试验一连时间三个参数配合确定 。。。。。。
1、相关术语界说

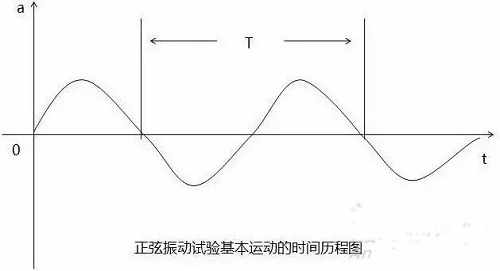

正弦振动：振动参量可由时间自变量的正弦函数形貌的周期振动 。。。。。。
频率：周期的倒数 。。。。。。频率的单位是赫兹（Hz），，，， ，相当于每秒循环一次 。。。。。。
振幅：位移、相对位移 。。。。。。它表征物体上一点相关于某参考系的位置转变的时间变量 。。。。。。（振动的）峰—峰值，，，， ，给准时间区间内振动最大正值与最大负值之间的差值 。。。。。。
交越频率：振动的某一特征从一种关系转变为另一种关系时的频率 。。。。。。例如：当振动幅值或均方根值从等位移一频率关系转变为等加速率一频率关系时的频率为交越频率 。。。。。。
2、相关标准
振动试验标准有许多，，，， ，差别的国家地区行业，，，， ，会有差别标准系统，，，， ，如下：ASTM，，，， ，ISTA，，，， ，MIL，，，， ，EN，，，， ，IEC，，，， ，ETSI，，，， ，JIS，，，， ，SAE、JASO、IEC，，，， ，ISO等 。。。。。。
现行常见的振动试验标准有：GB2423，，，， ，GJB150A，，，， ，GJB360，，，， ，GJB548，，，， ，IEC61373，，，， ，GB21563，，，， ，GB6587，，，， ，GB11287，，，， ，GB16806，，，， ，QC413，，，， ，ISO16750等
其中正弦振动标准主要包括：
GB/T2423.10-2008 电工电子产品情形试验 第2部分: 试验要领 试验Fc: 振动(正弦)
IEC60068-2-6-2007 基本情形试验规程.第2部分:试验.第6节:试验Fc:振动(正弦波)
3、试验要领
在正弦振动试验要领中又划定了
扫频试验和
定频试验两种试验要领 。。。。。。

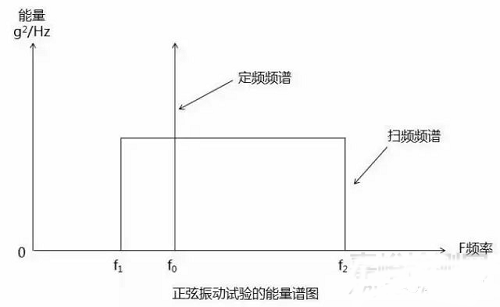

扫频试验
扫频试验是指在试验历程中维持一个或两个振动参数（位移、速率或加速率）量级稳固，，，， ，而振动频率在一定规模内一连往复转变的试验 。。。。。。
线性扫描化是线性的，，，， ，即单位时间扫过几多赫兹，，，， ，单位是Hz/s或Hz/min，，，， ，这种扫描用于细找共振频率的试验 。。。。。。
对数扫描频率转变按对数转变，，，， ，扫描率可以是oct/min、oct是倍频程 。。。。。。
若是上限频率fH，，，， ，下限fL，，，， ，fH/fL=2n，，，， ，n就是下限频率到上限频率经由了n个倍频程 。。。。。。
对数扫描的意思是相同的时间扫过的频率倍频程数是相同的，，，， ，例如从5-20Hz是两个倍频程，，，， ，从500-2000Hz也是倍频程 。。。。。。在对数扫描的情形下，，，， ，扫过这两段的时间是相同的 。。。。。。就是说对数扫描时低频扫得慢而高频扫得快（这虽然是指单位时间扫过的频率规模） 。。。。。。有时对数扫描率还用于Dec/min，，，， ，含意是每分钟扫几多个十倍频程 。。。。。。
扫频试验主要用于：

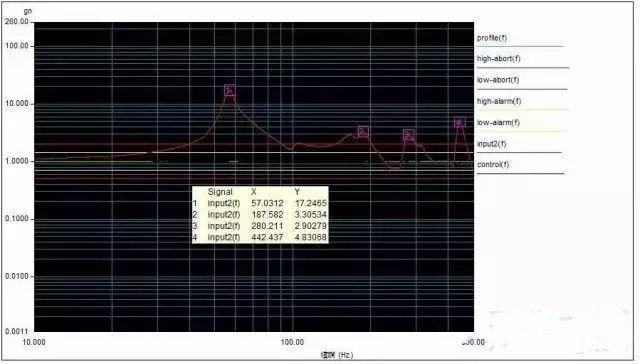

1、产品振动频响的检查（即最初共振检查），，，， ，确定共振点及事情的稳固性，，，， ，找生产品共振频率，，，， ，以做耐振处置惩罚 。。。。。。

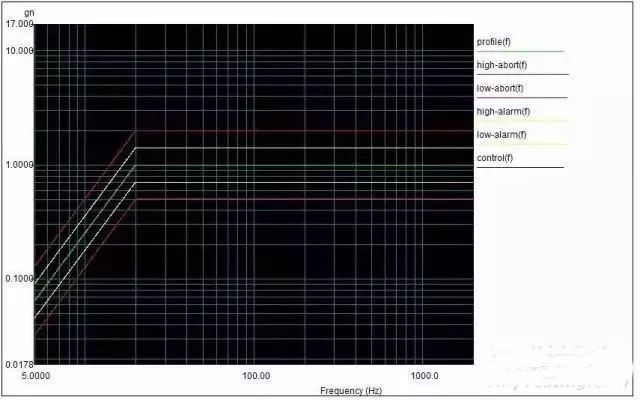

2、耐扫频处置惩罚：当产品在使用频率规模内无共振点时，，，， ，或有数个不显着的谐振点，，，， ，必需举行耐扫频处置惩罚，，，， ，扫频处置惩罚方法在低频段接纳定位移幅值，，，， ，高频段接纳定加速率幅值的对数一连扫描，，，， ，其交越频率一样平常在55-72Hz，，，， ，扫频速率一样平常按每分钟一个倍频举行 。。。。。。
3、最后共振检查：以产品振动频响检查相同的要领检查产品经耐振处置惩罚后，，，， ，各共振点有无改变，，，， ，以确定产品通过耐振处置惩罚后的可靠水平 。。。。。。
定频试验
定频试验是指在划定的牢靠频率点上举行种种振动参数差别量级的试验 。。。。。。它主要用于：
耐共振频率处置惩罚 。。。。。。在产品振动频响检查时发明的显着共振频率点上，，，， ，施加划定振动参数振幅的振动，，，， ，以审核产品耐共振振动的能力 。。。。。。
耐预定频率处置惩罚：在已知的产品使用情形条件振动频率时，，，， ，可接纳耐预定频率的振动试验 。。。。。。其目的照旧为审核产品在预定危险频率下遭受振动的能力 。。。。。。
4、试验条件的选择
频率、频率规模
有的标准是直接给出，，，， ，即按产品的使用情形直接给出了试验的频率或频率规模；；民（商）用标准通常是用两种方法来划定的 。。。。。。
怎样确定和选择和确定试验的频率规模？ ？？？ ？
产品在运输、贮存和使用历程中，，，， ，有时会遇到很低的振动频率，，，， ，例如车辆上用的装备，，，， ，其车辆主要基波频率可能低到在1.5~4Hz之间，，，， ，而振动试验装备，，，， ，要抵达1.5Hz，，，， ，其加速率波型失真就会超差很大，，，， ，达不到试验的要求 。。。。。。
因此在确定试验频率规模时就要权衡，，，， ，若是一个产品试验频率规模不宽，，，， ，低频端在1 Hz或1 Hz以下，，，， ，高频端在100（或~500Hz），，，， ，则可用液压振动台来实现；；若是一个产品试验频率规模很宽，，，， ，其高频段在500~2000 Hz或以上，，，， ，而低频端又要到1 Hz或1 Hz以下，，，， ，则只能适当的提崎岖频段的起点频率，，，， ，例如低频端从5~10 Hz最先，，，， ，由于要抵达500~2000 Hz的频率，，，， ，必需用电动振动台来举行试验，，，， ，而当今的电动振动台随着科学手艺的生长，，，， ，其低频端已可抵达5~10 Hz 。。。。。。
振幅及其选择
在正弦振动试验中，，，， ，其振幅有位移幅值和加速率幅值二种，，，， ，在现实试验时，，，， ，有的试验仅给出位移幅值，，，， ，有的试验同时给出位移幅值和加速率幅值 。。。。。。
(1) 仅给出一个位移幅值：对IEC标准和国标，，，， ，其上限频率不凌驾10Hz的试验，，，， ，只给出一个位移幅值；；对部分标准，，，， ，例如电子及电气元件试验要领，，，， ，在10~55 Hz的频率规模内也仅给出一个位移幅值，，，， ，其值为0.75mm(单振幅) 。。。。。。
(2) 同时给出位移幅值和加速率幅值：产品装置（放）平台现实振动的特点是频率愈高加速率愈大，，，， ，频率愈低位移幅值愈大，，，， ，并且是随着振动频率的转变而一直改变的 。。。。。。
就对产品的影响而言，，，， ，低频主要是位移破损，，，， ，高频主要是加速率破损，，，， ，而当今的正弦振动试验是建设在以往科学手艺基础上的，，，， ，其时（形成正弦振动试验时）的试验室模拟手艺还不可能实现像现场振动一样随着振动频率的转变而其振幅有位移幅值一直改变，，，， ，只能接纳只管迫近现场振动的要领，，，， ，因此接纳低频段位移幅值稳固（称定位移），，，， ，高频率段加速率幅值稳固（称定加速率），，，， ，从定位移变到定加速率之间的频率称交越频率（振动特征一种关系变到另一种关系的频率） 。。。。。。
在IEC标准和国标中有二种交越频率，，，， ，即8~9 Hz的低交越频率和57~62 Hz高交越频率，，，， ，前者主要用于舰船产品的试验，，，， ，后者主要用于陆用和空用产品的试验 。。。。。。
试验的一连时间及其选择
试验的一连时间是形貌产品的耐受振动能力的主要参数 。。。。。。对试验一连时间的选择相关于上述二个参数的选摘要难题堪多 。。。。。。由于现在一样平常很难给出多长的试验时间相当于现实使用的几多时间 。。。。。。
对扫频试验，，，， ，通常以扫频循环数给出试验时间 。。。。。。
对定频试验，，，， ，则直接以分钟和小时给出试验时间 。。。。。。
IEC和国标对扫频试验给出了1，，，， ，2，，，， ，5，，，， ，15，，，， ，20，，，， ，50，，，， ，100等七个扫频循环数品级，，，， ，对定频试验给出了10分，，，， ，30分，，，， ，1小时，，，， ，1.5小时，，，， ，2小时，，，， ，10小时等六个试验时间品级；；对微电子器件试验要领与程序和电子及电气元件试验要领的，，，， ，给出了12个（三偏向）和36个（三偏向）二种扫频循环数品级 。。。。。。在这里还需指出的是举行扫频试验时，，，， ，其扫频速率通常为1倍频程/min 。。。。。。怎样详细地选择试验的一连时间，，，， ，通常是凭证振动对产品的破损机理来确定的 。。。。。。
振动对产品的破损，，，， ，一样平常可以分为三种，，，， ，即对产品事情性能的破损，，，， ，对产品结构完好性的破损，，，， ，对产品寿命的破损 。。。。。。若是主要思量振动对产品事情性能的影响，，，， ，如事情不正常、不稳固、失灵、甚至不可事情等，，，， ，通常是振动一旦阻止，，，， ，事情性能就能恢复正常，，，， ，以是其试验时间可按装备所需的最长一连事情时间连系实践履向来确定 。。。。。。
结构破损主要是指脱焊、螺钉松动、毗连件脱开、部件的相互撞击 。。。。。。对这种破损一样平常在30分钟到一小时就能发明 。。。。。。对其中的螺钉松动和毗连件脱开、部件的撞击也可按最长的一连事情时间来思量 。。。。。。
在某些情形下，，，， ，也可按所有寿命时间来思量 。。。。。。若是是为了确定产品遭受累积应力的能力（疲劳），，，， ，其时间应凭证产品的使用要求，，，， ，按使用时可能泛起的应力循环数来确定，，，， ，或按无限寿命，，，， ，即10^7次应力循环来确定试验时间 。。。。。。
