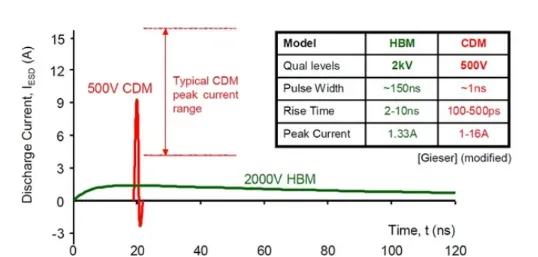

CDM（Charged Device Model）作为一种奇异的ESD（Electrostatic Discharge）模拟方法，，， ，，与HBM（Human Body Model）和MM（Machine Model）有所区别。。此模子专注于模拟电子装备在生产或物流环节中积累的静电，，， ，，在接触地面或其他导电物体时引发的快速电荷释放征象。。CDM放电事务的特点是极其迅速的电流上升阶段，，， ，，通常在0.1至0.5纳秒之间，，， ，，整个放电历程约莫一连6至8纳秒，，， ，，其电流峰值相较于HBM模子在相同ESD条件下可抵达数倍之高。。
人生就是搏车规元器件实验室提供专业的ESD测试效劳，，， ，，包括针对CDM模子的测试，，， ，，以确保电子元件在面临静电放电时的可靠性和稳固性。。通过人生就是搏测试和评估，，， ，，客户可以更好地相识其产品在现实应用中可能遇到的挑战，，， ，，并接纳响应的步伐来�；； ；；；て渥氨该馐蹺SD损害。。

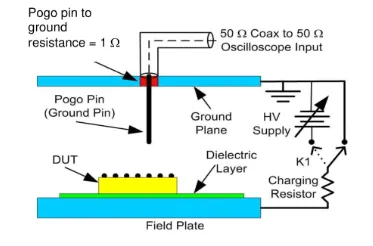

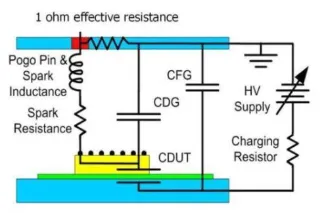

CDM测试装置主要由一个与高压电源相连的充电板Field Plate和一个接地的Pogo pin组成，，， ，，Pogo pin能够在待测IC（DUT）的引脚间移动，，， ，，以模拟现实的ESD事务。。图1展示了现实的测试�？？？椋�，， ，，而图2则为等效电路图，，， ，，其中CDUT代表DUT与场板之间的电容，，， ，，CDG代表DUT与地平面之间的电容，，， ，，CFG代表场板与地平面之间的电容。。
图1：现实测试各�？？？�
（CDUT是DUT和场板间的电容，，， ，，CDG是DUT和地平面间的电容，，， ，，CFG是场板和地平面间电容。。）

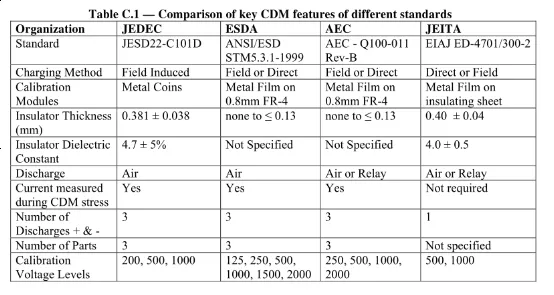

在CDM测试规范统一化之前，，， ，，保存多个参考标准，，， ，，包括JESD22-C101、ESDA S5.3.1、AEC Q100-011和EIAJ ED-4701/300-2等，，， ，，这些标准在校准平台、示波器带宽和波形验证参数等方面保存差别。。
手艺前进带来了晶体管性能的提升和更高的IO性能需求。。随着IC芯片对高速IO的需求增添，，， ，，以及在简单封装中集成更多功效的趋势，，， ，，封装尺寸的增添对维持JEP157中推荐的CDM放电级别提出了挑战。�？？Ｋ剂康讲畋鸩馐宰氨傅某涞绲缱璨畋穑�，， ，，ESD协会（ESDA）在2020年的蹊径图中建议可能需要重新评估CDM放电目的级别。。
随着电子装备性能的提高，，， ，，对ESD�；； ；；；さ男枨笠苍谠鎏恚�，， ，，人生就是搏车规元器件实验室提供专业的ESD测试效劳，，， ，，资助客户评估其产品在静电放电情形下的体现，，， ，，并凭证最新的标准和建议提供定制化的解决计划。。
通过人生就是搏的测试效劳，，， ，，客户能够更准确地掌握产品的ESD性能，，， ，，确保产品在现实使用中的可靠性和稳固性。。如图3和图4所示，，， ，，划分展示了历年CDM放电目的级别的转变和CDM ESD目的级别的预期漫衍转变。。

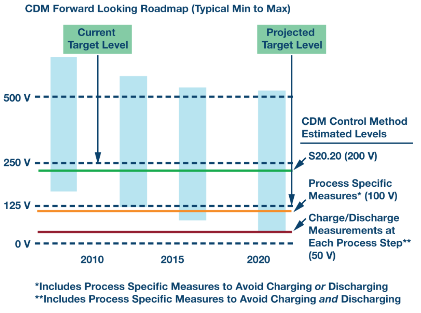

图3：历年来CDM放电的目的级别

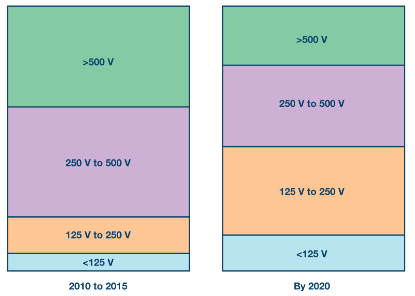

图4：CDM ESD目的级别的漫衍预期的转变
JEP157标准中对CDM放电能力要求的降低反由钏几个要害因素：
1. IC元件引脚数目和封装尺寸的显著增添
在牢靠的预充电压下，，， ，，限制了芯片的CDM放电能力，，， ，，尤其是封装尺寸。。引脚数目和封装尺寸的增添意味着IC能够存储更多的电荷，，， ，，导致CDM放电时峰值电流迅速上升。。因此，，， ，，在相同的峰值电流限制下，，， ，，引脚数目和尺寸的增添会导致CDM能力的降低。。
2. IC工艺手艺的前进导致CDM放电能力的降低
随着工艺尺寸的缩�。。�，， ，，CDM放电能力显著降低。。工艺尺寸的缩小使得有源器件变得更小、更懦弱，，， ，，金属互连变得更薄、电阻性增添，，， ，，降低了ESD�；； ；；；さ缏返穆嘲粜�。。这使得在相同的电流水平下，，， ，，实现CDM�；； ；；；け涞迷椒⒛烟�。。
3. 随着高速数字、射频模拟和其他性能敏感引脚的混淆信号IC变得越发普遍，，， ，，对ESD�；； ；；；ぬ岢隽诵碌囊�
在高频电路中，，， ，，直接将ESD�；； ；；；て骷絀/O引脚可能会导致射频功效的显著降低，，， ，，因此需要将射频�；； ；；；そ峁褂虢沟愕缏犯衾�。。这通常通过在ESD�；； ；；；て骷鸵胖洳迦氩⒘绺�/电容网络来实现，，， ，，该网络在低频ESD事务中提供靠近零的阻抗，，， ，，在正常高频操作中提供高阻抗。。人生就是搏车规元器件测试实验室致力于为客户提供专业的ESD测试效劳，，， ，，资助他们明确和评估其产品在面临静电放电时的体现，，， ，，并提供针对性的解决计划，，， ，，以确保其产品具有足够的可靠性和稳固性。。
