PCB板是电子元器件电气毗连提供者，，，是电子装备的焦点，，，PCB的性能关系着产品的质量，，，产品在温度剧变或崎岖温交替转变历程中，，，PCB使用的板材、PP、镀铜、油墨等质料会爆发热胀冷缩转变，，，爆发的应力及质料CTE差别等缘故原由，，，会对样品造成物理损伤、退化、电阻转变等。 。。。。。
试验目的
审核PCB板对温度的崎岖骤变的顺应能力有利于提高产品可靠性子量，，，试验目的主要有以下4点思量：
1.产品研发阶段
实时发明PCB板的设计缺陷并纠正，，，让设计缺陷止于研发阶段，，，缩短研发周期和降低本钱；；
2.产品生产阶段
检测产品的品质是否知足客户要求，，，发明生产工艺缺陷实时排查缘故原由改善，，，包管出货产品的清静与品质；；
3.质料、工艺认证
评估使用的基材、油墨、PP、工艺等是否知足产品的可靠性；；
4.质料、工艺研究
比照差别的基材、油墨和工艺的产品耐冷热攻击能力，，，筛选好的质料和工艺。 。。。。。
冷热攻击测试界说
冷热攻击测试又叫为崎岖温攻击试验或者温度攻击试验，，，是将试验样品袒露在高温顺低温的一连交替情形中使其在短时间履历温度的急剧转变，，，审核产品对周边情形温度急剧转变的能力。 。。。。。在判断试验和例行试验中必不可少，，，也可以应用于情形应力筛选试验。 。。。。。
冷热攻击试验分两箱法和三箱法
二箱装备区分为高温区，，，低温区两部分，，，测试产品置于提篮中，，，攻击时提篮将测试产品移动进高温区或低温区举行攻击，，，测试产品为动态式。 。。。。。
三箱装备区分为高温区，，，低温区，，，测试区三部分，，，测试产品完全静止。 。。。。。接纳奇异之蓄热、蓄冷结构，，，强制冷热风路切换方法导入测试区，，，完成冷热温度攻击测试。 。。。。�？？？？？？勺粤ι瓒ǜ呶隆⒌臀录袄淙裙セ魅植畋鹛跫πВ�，，执行冷热攻击条件时，，，可选择二箱或三箱功效并具有崎岖温试验箱的功效。 。。。。。
参考标准
GB/T 2423.22 电工电子产品情形试验 第2部分：试验要领 试验N：温度转变
IEC/EN 60068-2-14 情形试验.第2-14部分:试验.试验N:温度的改变
QC/T 29106 汽车低压电线束手艺条件
IPC-TM-650 2.6.7.1A 敷形涂覆的耐热攻击
IPC-TM-650 2.6.7.2C 热攻击、热循环和一连性
IPC-TM-650 2.6.7.3 阻焊膜的耐热攻击
案例分享
PCB的冷热攻击测试案例1

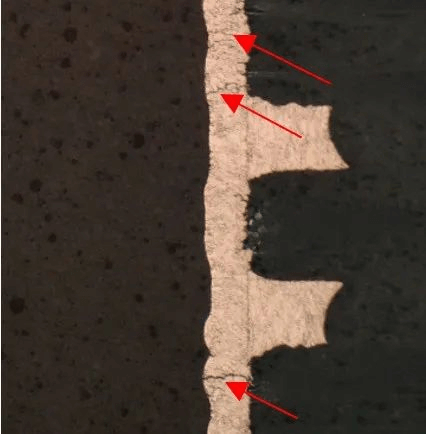

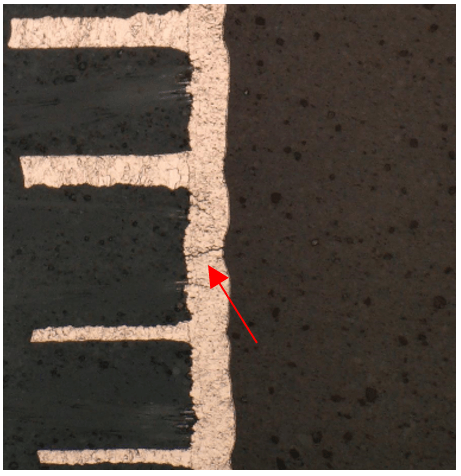

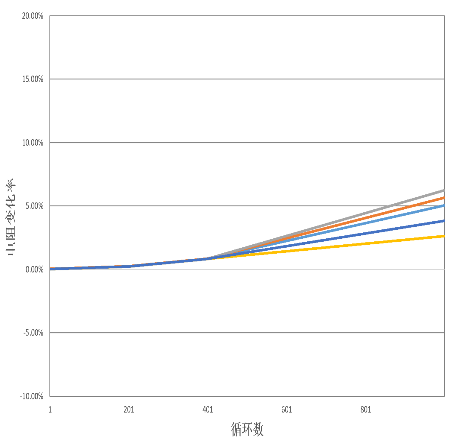

某高多层测试板需要举行冷热攻击（在线）测试，，，验证使用的板材性能是否知足客户要求，，，测试条件及要求见下表，，，测试后部分测试位置的电阻转变率＞5%，，，切片剖析视察到孔铜有贯串型开裂征象。 。。。。。
测试项目
|
测试条件
|
测试要求
|
冷热攻击（在线）测试
|
-55℃/15min, 125℃/15min,1000Cycles
|
1.电阻转变率≤5%
2.切片剖析无分层爆板、孔铜开裂等征象
|
PCB的冷热攻击测试案例2

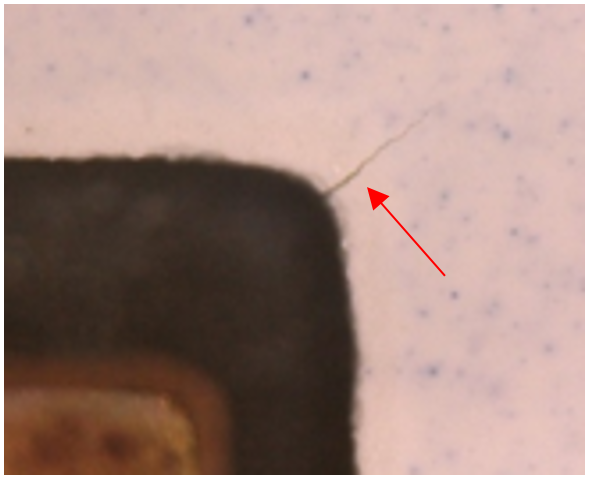

某汽车测试板需要举行冷热攻击测试，，，验证使用的油墨性能是否知足客户要求，，，测试条件及要求见下表，，，测试后显微镜视察PAD拐角处油墨有开裂征象。 。。。。。
测试项目
|
测试条件
|
测试要求
|
冷热攻击测试
|
-40℃/15min, 125℃/15min,500Cycles
|
无油墨起泡、分层、开裂等征象
|
