手机在设计、生产和推向市场时代会经由哪些可靠性测试呢？？？？？？手机可靠性是通过种种试验举行验证剖析的 ，，，，，在设计定型前 ，，，，，敌手机举行判断试验 ，，，，，验证手机是否抵达划定的可靠性指标。。。对批量生产的手机在交付使用时 ，，，，，要通过验收试验来敌手机的可靠性举行验收。。。在手机的使用阶段 ，，，，，为了相识手机使用的可靠性水平 ，，，，，要举行手机试用试验等。。�？？？？？？杉� ，，，，，可靠性试验贯串于手机的全寿命之中 ，，，，，可靠性试验是评价手机可靠性的一个主要手段。。。
影响产品可靠性的极其主要的因素是情形。。�；； ；；Ｇ樾我蛩囟嘀侄嘌何露取⑹取⒀沽Α⒎洹⒔涤辍⒎纭⒗住⒌纭⒀挝怼⑸俺尽⒄穸⒐セ鳌⒃肷⒌绱欧涞� ，，，，，都不可阻止地对电子产品爆发不良影响。。。
可靠性测试包括六个部分：加速寿命测试 ，，，，，天气顺应测试 ，，，，，结构耐久测试 ，，，，，外貌装饰测试 ，，，，，特殊条件测试 ，，，，，及其他条件测试。。。
1.1. 加速寿命测试ALT (Accelerated Life Test)
样机标准数目：
PR1：8台 PR2：10台 PR3：10台 PIR：10台
试验周期： 10-12天
测试目的： 通过一连的施加州测试条件 ，，，，，加速产品的失效 ，，，，，提前袒露潜在问题。。。
试验流程： 见下图 ，，，，，其中Thermal Shock 和1st Drop测试的时间距离应不凌驾4小时;Temp/Humidity和2nd Drop测试的时间距离应不凌驾4小时。。。每项测试完成都应举行外貌 ，，，，，外观 ，，，，，结构和功效检查。。。
测试标准：参数指标正常 ，，，，，功效正常。。。
1.1.1 室温下参数测试 (Parametric Test)
测试情形：室温(20~25° C);
测试目的： 测试预检查
测试要领：使用8960/8922测试仪 ，，，，，参照附件1(下同)项目列表 ，，，，，对所有样品举行参数指标展望试并生涯测试效果。。。
测试标准：参数指标正常 ，，，，，功效正常。。。

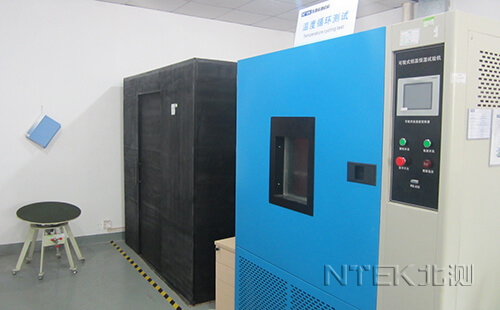

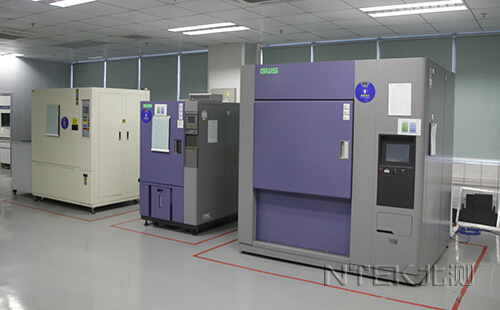

1.1.2 温度攻击测试(Thermal Shock)
测试情形：低温箱：-30° C ;高温箱：+10° C
测试目的：通过崎岖温攻击举行样品应力筛选
试验要领：使用崎岖温攻击箱 ，，，，，手机带电池 ，，，，，设置成关机状态先安排于高温箱内一连45分钟后 ，，，，，在15秒内迅速移入低温箱并一连45分钟后 ，，，，，再15秒内迅速回到高温箱。。。此为一个循环 ，，，，，共循环21次。。。实验竣事后将样机从温度攻击箱(高温箱)中取出 ，，，，，恢复2小时后举行外观、机械和电性能检查。。。关于翻盖手机 ，，，，，应将一半样品翻开翻盖;关于滑盖手机 ，，，，，应将一半样品滑开到上限位置。。。
试验标准：手机外貌喷涂无异变 ，，，，，结构无异常 ，，，，，功效正常 ，，，，，可正常拨打电话。。。

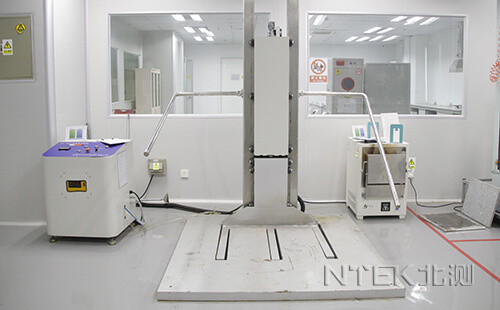

1.1.3 跌落试验(Drop Test)
测试条件：1.5m高度 ，，，，，20mm厚大理石地板。。。(关于PDA手机,凭证所属公司质量部分的建议可调解为跌落高度为1.3m)
测试目的： 跌落攻击试验
试验要领：将手机处于开机状态举行跌落。。。关于直握手机 ，，，，，举行6个面的自由跌落实验 ，，，，，每个面的跌落次数为1次 ，，，，，每个面跌落之后举行外观、结构和功效检查。。。关于翻盖手机 ，，，，，举行8个面的自由跌落实验;其中一半样品合上翻盖按直握手机的要领举行跌落 ，，，，，另一半样品在跌正面和背面时须翻开翻盖;关于滑盖手机 ，，，，，应将一半样品滑开到上限位置。。。跌落竣事后对外观、结构和功效举行检查。。。
试验标准：手机外观 ，，，，，结构和功效切合要求。。。

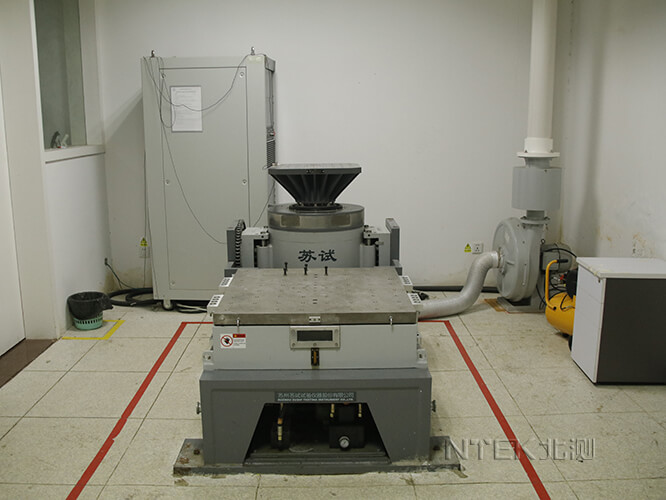

1.1.4 振动试验(Vibration Test)
测试条件：振幅：0.38mm/振频：10~30Hz;振幅：0.19mm/振频：30~55Hz;
测试目的： 测试样机抗振性能
试验要领：将手机开机放入振动箱内牢靠夹紧。。。启动振动台按X、Y、Z三个轴向划分振动1个小时 ，，，，，每个轴振完之后取出举行外观、结构和功效检查。。。三个轴向振动试验竣事后 ，，，，，对样机举行参数测试。。。
试验标准：振动后手机内存和设置没有丧失征象 ，，，，，手机外观 ，，，，，结构和功效切合要求 ，，，，，参数测试正常 ，，，，，晃动无异响。。。

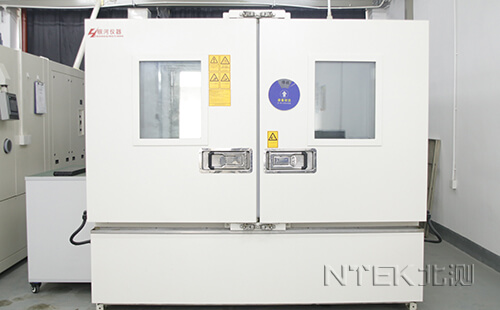

1.1.5 湿热试验(Humidity Test)
测试情形：60° C ，，，，，95%RH
测试目的： 测试样机耐高温高湿性能
试验要领：将手机处于关机状态 ，，，，，放入温湿度实验箱内的架子上 ，，，，，一连60个小时之后取出 ，，，，，常温恢复2小时 ，，，，，然后举行外观、结构和功效检查。。。关于翻盖手机 ，，，，，应将一半样品合上翻盖 ，，，，，一半样品翻开翻盖;关于滑盖手机 ，，，，，应将一半样品滑开到上限位置。。。
试验标准：手机外观 ，，，，，结构和功效切合要求。。。
1.1.6 静电测试(ESD)
测试条件：+/-4kV~+/-8kV。。。
测试目的： 测试样机抗静电滋扰性能
试验要领：
将样机设置为开机状态 ，，，，，检查样机内存和功效。。。(内存10条短信息和10个电话号码;使用功效正常)。。。将样机放于静电测试台的绝缘垫上 ，，，，，并且用充电器加电使手机处于充电状态(样机与绝缘垫边沿距离至少2英寸;两个样机之间的距离也是至少2英寸)。。。
翻开静电模拟器 ，，，，，调理放电方法 ，，，，，划分选择+/-4kV(接触放电) ，，，，，~+/-8kV(空气放电) ，，，，，敌手机指定部位一连放电10次 ，，，，，并对地放电。。。每做完一个部位的测试 ，，，，，检查手机功效、信号和迅速度 ，，，，，并视察手机在测试历程中有无死机 ，，，，，通讯链路中止 ，，，，，LCD显示异常 ，，，，，自动关机及其他异常征象。。。
样机需在与8922测试仪建设起呼叫毗连的状态下举行各个放电方法、级别和极性的测试。。。
试验标准：在+/-4Kv 和 +/-8Kv时泛起任何问题都要被计为故障。。。
备注：静电释放位置简直定要依据产品的详细情形举行界说。。。
1.1.1室温下参数测试 (Parametric Test)
测试情形：室温(20~25° C);
测试目的： 测试竣事后参数比照
测试要领：使用8960/8922测试仪 ，，，，，对所有样品举行参数指标测试。。。
测试标准：所有附件1中参数指标正常 ，，，，，功效正常。。。
1.2.天气顺应性测试 (Climatic Stress Test)
样品标准数目：一样平常天气性测试 4 台; 卑劣天气性测试 2 台。。。共8台。。。
测试周期：1 天。。。
测试目的： 模拟现实事情情形对产品举行性能测试
测试流程：见下图。。。
一样平常天气性测试 卑劣天气性测试
A： 一样平常天气性测试：

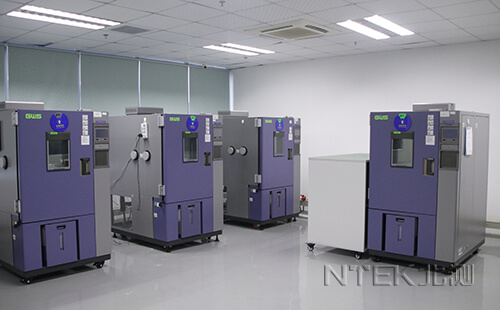

1.2.1.高温/低温参数测试(Parametric Test)
测试情形：-10° C /+55° C
测试目的：高温/低温应用性性能测试
试验要领：将手机电池充满电 ，，，，，手机处于开机状态 ，，，，，放入温度实验箱内的架子上 ，，，，，调理温度控制器到-10° C /+55° C。。。一连2个小时之后在此情形下举行电性能参数和功效检查。。。关于翻盖手机 ，，，，，应将一半样品合上翻盖 ，，，，，一半样品翻开翻盖;关于滑盖手机 ，，，，，应将一半样品滑开到上限位置。。。
试验标准：手机电性能参数指标知足要求 ，，，，，功效正常 ，，，，，外壳无变形。。。
测试情形：+45° C ，，，，，95%RH
测试目的：高温高湿应用性性能测试
试验要领：将手机电池充满电 ，，，，，手机处于开机状态 ，，，，，放入温度实验箱内的架子上。。。一连48个小时之后 ，，，，，然后在此情形下举行电性能检查 ，，，，，检查项目见附表1。。。关于翻盖手机 ，，，，，应将一半样品合上翻盖 ，，，，，一半样品翻开翻盖;关于滑盖手机 ，，，，，应将一半样品滑开到上限位置。。。
试验标准：手机电性能指标知足要求 ，，，，，功效正常 ，，，，，外壳无变形。。。
1.2.3.高温/低温功效测试(Functional Test)
测试情形：-40° C /+10° C
测试目的：高温/低温应用性功效测试
试验要领：将手机处于关机状态 ，，，，，放入温度实验箱内的架子上。。。一连24个小时之后 ，，，，，取出 ，，，，，并安排2小时 ，，，，，恢复至常温 ，，，，，然后举行结构 ，，，，，功效和电性能检查。。。关于翻盖手机 ，，，，，应将一半样品合上翻盖 ，，，，，一半样品翻开翻盖;关于滑盖手机 ，，，，，应将一半样品滑开到上限位置。。。
试验标准：手机电性能指标知足要求 ，，，，，功效正常 ，，，，，外壳无变形。。。
B：卑劣天气性测试
1.2.4.灰尘测试(Dust Test)
测试情形：室温
测试目的：测试样机结构密闭性
试验要领：将手机关机放入灰尘实验箱内。。�；； ；；；页揪尴�300目 ，，，，，一连3个小时之后 ，，，，，将手机从实验箱中取出 ，，，，，用棉布和离子风枪清洁后举行检查。。。关于翻盖手机 ，，，，，应将一半样品合上翻盖 ，，，，，一半样品翻开翻盖;关于滑盖手机 ，，，，，应将一半样品滑开到上限位置。。。
试验标准：手机各项功效正常 ，，，，，所有运动元器件运转自若 ，，，，，显示区域没有显着灰尘。。。

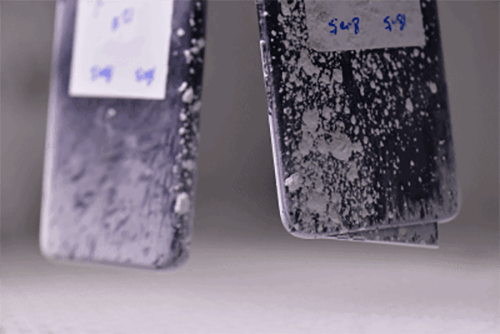

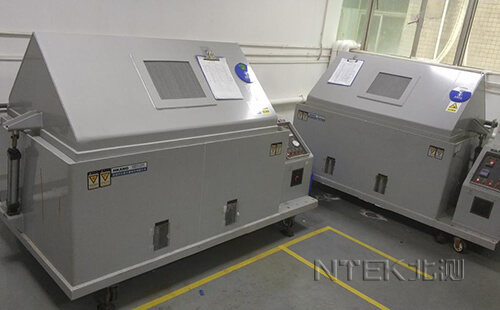

1.2.5.盐雾测试(Salt fog Test)
测试情形：35° C
测试目的：测试样机抗盐雾侵蚀能力
试验要领：
溶液含量：5%的氯化钠溶液。。。
将手机关机放在盐雾试验箱内 ，，，，，合上翻盖 ，，，，，样机用绳子悬挂起来 ，，，，，以免溶液喷洒不均或有的外貌喷不到。。。
样机需要连忙被放入测试箱。。。实验周期是48个小时。。。实验历程中样机不得被中途取出 ，，，，，若是急需取出测试 ，，，，，要严酷纪录测试时间 ，，，，，该实验需向后延迟相同时间。。。
取出样机后 ，，，，，用棉布和离子风枪清洁 ，，，，，安排48小时举行常温干燥后 ，，，，，对其举行外观、机械和电性能检查。。。
试验标准：手机各项功效正常 ，，，，，外壳外貌及装饰件无显着侵蚀等异常征象。。。
1.3.结构耐久测试 (Mechanical Endurance Test)
样品标准数目：11 台。。。
测试周期：1 天。。。
测试流程：
测试标准：

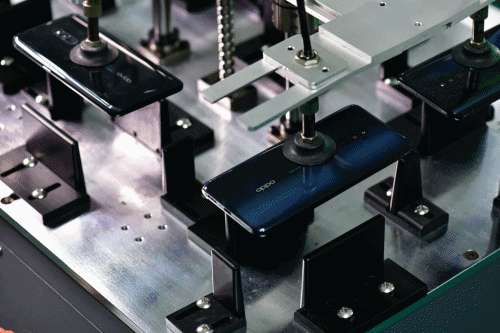

1.3.1.按键测试(Keypad Test)
测试情形：室温(20~25° C);
测试目的：按键寿命测试
测试数目：2台手机。。。
测试要领：将手机设置成关机状态牢靠在测试夹具上 ，，，，，导航键及其他恣意键举行10万次按压按键测试。。。举行到3万次、5万次、8万次、10万次时各检查手机按键弹性及功效一次。。。实验中被测试的键的选择凭证差别机型举行确定并参考工程师的建议 ，，，，，应只管不重复 ，，，，，尽可能多。。。
试验标准：手机按键弹性及功效正常。。。
1.3.2.侧键测试(Side Key Test)
测试情形：室温(20~25° C);
测试目的：侧键寿命测试
测试数目：1台手机
测试要领：将手机设置成关机状态牢靠在测试夹具上 ，，，，，对侧键举行10万次按压按键测试。。。举行到3万次、5万次、8万次、10万次时各检查手机按键弹性及功效一次。。。
试验标准：手机按键弹性及功效正常。。。
1.3.3.翻盖测试(Flip Life Test)
测试情形：室温(20~25° C);
测试目的：翻盖寿命测试
测试数目：4台手机。。。
测试要领：将手机设置成开机状态 ，，，，，牢靠在测试夹具上 ，，，，，举行5万次开合翻盖测试。。。举行到3万次、4万次、4. 5万次 、5万次时举行手机翻盖弹性及功效一次。。。
试验标准：5万次后 ，，，，，手机外观 ，，，，，结构 ，，，，，及功效正常。。。
1.3.4.滑盖测试(Slide Life Test)
测试情形：室温(20~25° C);
测试目的：滑盖寿命测试
测试数目：4台手机。。。
测试要领：将手机设置成开机状态 ，，，，，牢靠在测试夹具上 ，，，，，举行5万次滑盖测试。。。举行到3万次、4万次、4. 5万次 、5万次时举行手机滑盖手感及功效一次。。。
试验标准：5万次后 ，，，，，手机外观 ，，，，，结构 ，，，，，及功效正常,滑盖不可有松动(建议:笔直手机时不可有自动下滑的征象)
1.3.5. 重复跌落测试(Micro-Drop Test)
测试情形：室温(20~25° C);1cm高度 ,20mmPVC板
测试目的：样机跌落疲劳测试
测试数目：2台。。。
测试要领：手机处于开机状态 ，，，，，做手机正面及背面的重复跌落实验 ，，，，，每个面的跌落次数为20,000次。。。举行到1万次、1.5万次、1.8万次、2万次时各检核敌手机举行外观、机械和电性能的中心检查。。。
测试标准：手机各项功效正常 ，，，，，外壳无变形、破碎、掉漆 ，，，，，显示屏无破碎 ，，，，，晃动无异响。。。
1.3.6. 充电器插拔测试(Charger Test)
测试情形：室温(20~25° C);
测试目的：充电器插拔]寿命测试
测试数目：2台手机。。。
试验要领：将充电器接上电源 ，，，，，毗连手机充电接口 ，，，，，期待手机至充电界面显示正常后 ，，，，，放弃充电插头。。。在开机不插卡状态下插拔充电3000次。。。举行到2000次、2500次和3000次时举行中心/竣事检查一次。。。
磨练标准：I/O接口无损坏 ，，，，，焊盘无脱落 ，，，，，充电功效正常。。。无异常手感。。。
1.3.7.笔插拔测试(Stylus Test)
测试情形：室温(20~25° C);
测试目的：手机手写笔插拔寿命测试
测试数目：2台手机。。。
试验要领：将手机处于开机状态 ，，，，，笔插在手机笔插孔内 ，，，，，然后拔出 ，，，，，重复20 ，，，，，000次。。。举行到1万次、1万5千次、1万8千次、2万次时检查手机笔插入拔出结构功效、外壳及笔是否正常。。。
磨练标准：手机笔输入功效正常 ，，，，，插入拔出结构功效、外壳及笔均正常。。。

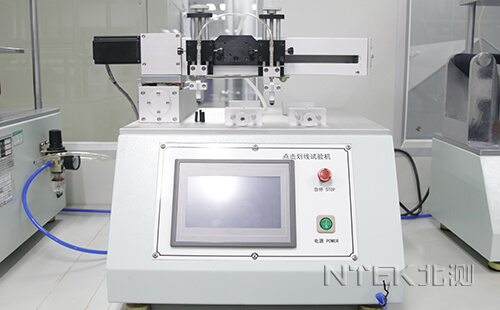

1.3.8点击试验 (Point Activation Life Test)
试验条件：触摸屏测试仪(接触垫尖端半径为3.15mm;硬度为40deg的硅树脂橡胶)
测试目的：触摸屏点击寿命测试
样品数目：1台
试验要领：将手机设置为开机状态 ，，，，，点击LCD的中心位置250,000次 ，，，，，点击力度为250g;点击速率：2次/秒;
磨练标准：不应泛起电性能不良征象;外貌不应有损伤
1.3.9划线试验 (Lineation Life Test)
试验条件：触摸屏测试仪 ，，，，，直径为0.8mm的塑料手写笔或随机附带的手写笔
测试目的：触摸屏划线疲劳测试
样品数目：1台
试验要领：将手机设置为关机状态 ，，，，，在统一位置划线至少100,000次 ，，，，，力度为250g;
滑行速率：60mm/秒
磨练标准：不应泛起电性能不良征象;外貌不应有损伤
1.3.10.电池/电池盖拆装测试(Battery/Battery Cover Test)
测试情形：室温(20~25° C);
测试目的：电池/电池盖拆装寿命测试
测试数目：2台。。。
试验要领：将电池/电池盖重复拆装2000次。。。举行到1500次、1800次和2000次时检查手机及电池/电池盖各项功效、及外观是否正常。。。
磨练标准：手机及电池卡扣功效正常无变形 ，，，，，电池触片、电池毗连器应无下陷、变形及磨损的征象 ，，，，，外观无异常。。。
1.3.11. SIM Card 拆装测试(SIM Card Test)
测试情形：室温(20~25° C);
测试目的：SIM卡拆装寿命测试
测试数目：2台手机。。。
试验要领：插上SIM卡 ，，，，，然后取下SIM卡 ，，，，，再重新装上 ，，，，，重复1000次 ，，，，，每插拔100次检查开机是否正常 ，，，，，读卡信息正常。。。
磨练标准：SIM卡触片、SIM卡推扭开关正常 ，，，，，手机读卡功效使用正常。。。
1.3.12. 耳机插拔测试(Headset Test)
测试情形：室温(20~25° C);
测试目的：耳机插拔寿命测试
测试数目：2台手机。。。
试验要领：将手机处于开机状态 ，，，，，耳机插在耳机插孔内 ，，，，，然后拔出 ，，，，，重复3000次。。。举行到2000、2500次和3000次时各检查一次。。。
磨练标准：实验后检查耳机插座无焊接故障 ，，，，，耳机插头无损伤 ，，，，，使用耳机通话吸收与送话无杂音(通话历程中转动耳机插头) ，，，，，耳机插入手机耳机插孔时不会松动(可以遭受得住手机自己的重量)。。。
1.3.13.导线毗连强度试验(Cable Pulling Endurance Test--Draft)
测试情形：室温(20~25° C);
测试目的：导线毗连强度测试
实验要领：选取靠近耳塞的一段导线 ，，，，，将其两头牢靠在实验机上 ，，，，，用10N±1N的力度一连拉伸6秒 ，，，，，循环100次。。。(其它造型的导线可接纳工程师的建议来确定循环次数)
磨练标准：导线功效正常。。。被覆外皮不破碎 ，，，，，变形。。。
1.3.14.导线折弯强度试验(Cable Bending Endurance Test--Draft)
测试情形：室温(20~25° C);
测试目的：导线折弯疲劳测试
实验要领：划分选取靠近耳塞和靠近插头的一段导线 ，，，，，将导线的两头牢靠在实验机上 ，，，，，做0mm~25mm做折弯实验3000次。。。(其它造型的导线可接纳工程师的建议来确定循环次数)
磨练标准：导线功效正常被覆外皮不破碎 ，，，，，变形。。。
1.3.15.导线摆动疲劳试验(Cable Swing Endurance Test--Draft)
测试情形：室温(20~25° C);
测试目的：导线摆动疲劳测试
实验要领:划分将耳机和插头牢靠在实验机上 ，，，，，用1N的力 ，，，，， 以180°的角度重复摆动耳机最后3000次。。。(其它造型的导线可接纳工程师的建议来确定循环次数)
磨练标准：导线功效正常被覆外皮不破碎。。。
1.4 外貌装饰测试 (Decorative Surface Test)
测试周期：4 天。。。
样品标准数目：每种颜色6 套外壳。。。
测试流程：

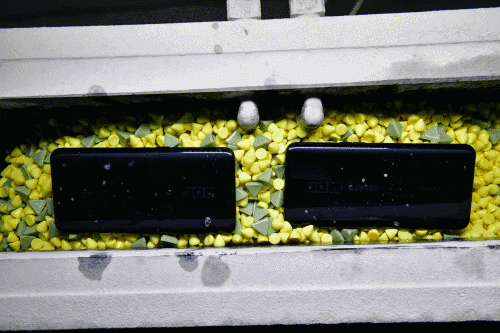

1.4.1.磨擦测试(Abrasion Test - RCA)
测试情形：室温(20~25° C);
测试目的：印刷/喷涂抗摩擦测试
试验要领：将最终喷样品涂牢靠在RCA试验机上 ，，，，，用115g力队统一点举行摩擦试验。。。每隔50次检查样品的外貌喷涂。。。关于外貌摩擦300cycles ，，，，，侧棱摩擦150 Cycles。。。特殊形状的手机摩擦点简直定由测试工程师和设计工程师配合确定。。。
磨练标准：耐磨点涂层不可脱落 ，，，，，不可露出底材质地(关于喷涂、电镀、IMD);图案或字体不可缺损、不清晰(关于丝印、按键)。。。
1.4.2.附着力测试(Coating Adhesion Test)
测试情形：室温(20~25° C);
测试目的：喷涂附着力测试
试验要领：选最终喷涂的手机外壳外貌 ，，，，，使用百格刀刻出100个1平方毫米的方格 ，，，，，划格的深度以露出底材为止 ，，，，，再用3M610号胶带纸用力粘贴在方格面 ，，，，，1分钟后迅速以90度的角度撕脱3次 ，，，，，检查方格面油漆是否有脱落。。。
磨练标准：方格面油漆脱落应小于3% ，，，，，并且没有满格脱落。。。
1.4.3.汗液测试(Perspiration Test)
测试情形：60 oC ，，，，，95%RH
测试目的：外貌抗汗液侵蚀能力
试验要领：把滤纸放于酸性(PH=2.6)溶液充分浸透 ，，，，，用胶带将浸有酸性溶液的滤纸粘在样品喷漆外貌 ，，，，，确保试纸与样品喷漆外貌充分接触 ，，，，，然后放在测试情形中 ，，，，，在24小时检查一次 ，，，，，48小时后 ，，，，，将样品从测试情形中取出 ，，，，，并且安排2小时后 ，，，，，检查样品外貌喷漆。。。
磨练标准：喷漆外貌无变色、起皮、脱落、褪色等异常。。。
1.4.4.硬度测试(Hardness Test)
测试情形：室温(20~25° C);
测试目的：外貌喷涂硬度测试
试验要领：用2H铅笔 ，，，，，在45度角下 ，，，，，以1Kg的力度在样品外貌从差别的偏向划出3~5cm长的线条3~5条。。。
磨练标准：用橡皮擦去铅笔痕迹后 ，，，，，在油漆外貌应不留下划痕。。。
1.4.5. 镜面摩擦测试(Lens Scratch Test)
测试情形: 室温(20~25° C);
测试目的：镜面抗划伤测试
试验要领：用Scratch Tester将实验样品牢靠在实验机上 ，，，，，用载重(load)为500g的力在样品外貌往复划伤50次。。。
磨练标准：镜面外貌划伤宽度应不大于100μm(依赖目视区分、参照缺陷限度样板)
1.4.6 紫外线照射测试(UV illuminant Test)
测试情形：50° C
测试目的：喷涂抗紫外线照射测试
试验要领：在温度为50° C ，，，，，紫外线为340W/mm2的光线下直射油漆外貌48小时。。。试验竣事后将手机外壳取出 ，，，，，在常温下冷却2小时后检查喷漆外貌。。。
磨练标准：油漆外貌应无褪色 ，，，，，变色 ，，，，，纹路 ，，，，，开裂 ，，，，，剥落等征象。。。
1.5.1. 低温跌落试验(Low temperature Drop Test)
测试情形：-10° C
样机数目: 3台
测试目的：样机低温跌落测试
试验要领：将手机举行电性能参数测试后处于开机状态安排在-10° C的低温试验箱内1小时后取出 ，，，，，举行1.2米的6个面跌落 ，，，，，2个循环 ，，，，，要求3分钟内完成跌落 ，，，，，要领同常温跌落。。。
磨练标准：手机外观 ，，，，，结构 ，，，，，功效和电性能参数切合要求。。。

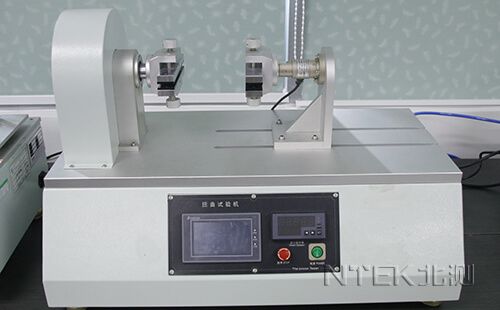

1.5.2. 扭曲测试(Twist Test)
测试情形：室温(20~25° C);
样机数目: 2台
测试目的：抗扭曲测试
试验要领：将手机处于开机状态 ，，，，，牢靠在扭曲试验机上 ，，，，，用2N m力矩重复扭曲手机1000次。。。关于滑盖手机 ，，，，，应将一半样品滑开到上限位置。。。
磨练标准：手机没有变形,外观无异常 ，，，，，各项功效正常。。。

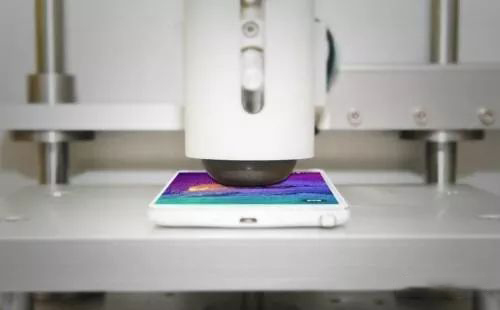

1.5.3. 坐压测试(Squeeze Test)
测试情形：室温(20~25° C);
样机数目: 2台
测试目的：抗坐压测试
试验要领：将手机处于开机状态 ，，，，，安排在坐压试验机上 ，，，，，用45Kg力重复挤压手机1000次。。。 关于滑盖手机 ，，，，，应将一半样品滑开到上限位置。。。
磨练标准：手机没有变形,外观无异常 ，，，，，各项功效正常。。。
1.5.4. 钢球跌落测试(Ball Drop Test)
测试情形：室温(20~25° C);100g钢球。。。
样机数目: 2台
测试目的：镜盖强度测试
试验要领：镜盖外貌：用100g钢球 ，，，，，从20cm高处 ，，，，，以初速率为0的状态 ，，，，，笔直攻击镜盖外貌。。。
磨练标准：手机镜盖无变形 ，，，，，无裂痕 ，，，，，无破损(允许有白点) ，，，，， LCD功效正常。。。
1.6 其他条件测试
样品标准数目：5 台。。。
测试周期：1 天。。。
测试流程:
测试标准：
1.6.1螺钉的测试(Screw Test)
测试情形：室温(20~25° C);
样机数目: 3台
测试目的：螺钉拆装疲劳测试
试验要领：将手机平放在试验台上用允许的最大扭矩(由设计工程师和生产工程师提供), 对统一螺钉在统一位置重复旋动螺钉10次.
磨练标准：试验中和完成后,螺纹没有变形,损坏,滑丝,用肉眼视察没有裂纹; INSERT不可有显着的松动,划丝; 螺钉口(包括机械和自攻螺钉)不可有显着的松动,划丝
1.6.2挂绳孔强度的测试(Hand Strap Test)
测试情形：室温(20~25° C);
样机数目: 2台
测试目的：挂绳孔结构强度测试
试验要领：将挂绳穿过挂绳孔并以2圈/秒的速率在笔直的平面内转动100圈,
然后用拉力计以一连一直的力拉手机的挂绳.
磨练标准：手机的挂绳能容易的穿过挂绳孔(不借助于特殊的工具); 转下手机时,挂绳 孔不可被损坏; 挂绳孔的破损力不可小于12kgf (111N)
可靠性是指产品在划定的条件下、在划定的时间内完成划定的功效的能力。。。产品在设计、应用历程中 ，，，，，一直经受自身及外界天气情形及机械情形的影响 ，，，，，而仍需要能够正常事情 ，，，，，这就需要以试验装备对其举行验证 ，，，，，这个验证基天职为研发试验、试产试验、量产抽检三个部分。。。
1.其中天气情形包括：高温、低温、崎岖温交变、高温高湿、低温低湿、快速温度转变、温度攻击、高压蒸煮(HAST)、温升测试、盐雾侵蚀(中性盐雾、铜加速乙酸、交变盐雾)、人工汗液、气体侵蚀(SO2/H2S/HO2/CL2)、耐焊接热 ，，，，，沾锡性 ，，，，，防尘品级测试(IP1X-6X) ，，，，，防水品级测试(IPX1-X8)、阻燃测试 ，，，，，UV老化(荧光紫外灯)、太阳辐射(氙灯老化、卤素灯)、等等;
2.其中机械情形包括：振动(随机振动 ，，，，，正弦振动)、机械攻击、机械碰撞、跌落、斜面攻击 ，，，，，温湿度 振动三综合、高加速寿命测试(HALT)、高加速应力筛选(HASS、HASA)、插拔力 ，，，，，坚持力 ，，，，，插拔寿命 ，，，，，按键寿命测试、摇晃试验、耐磨测试、附着力测试、百格测试等。。。
效劳热线
400-800-6106
微信咨询
信息提交乐成
